Painel de Pastilhas - Execução

O primeiro passo é dimensionar o tamanho do painel em função da parede destinada.

São realizados estudos considerando as cores desejadas e as cores de pastilhas disponíveis
conforme o fabricante escolhido.

Com a imagem definida é feita a contagem da necessidade de cada cor de pastilhas.

Para cada cor de pastilha é atribuída uma letra ou símbolo.
O software gera os mapas de posicionamento das cores identificando também a posição de cada placa na parede.

O mapa é colocado por baixo das grades de confecção das placas.

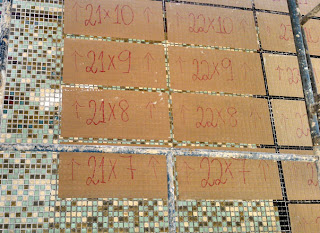

Após o preenchimento com as respectivas pastilhas é fixado com uma cola solúvel em água o papel que manterá as pastilhas na posição devida até o assentamento na parede.

É importante fazer a marcação do nível horizontal para a colocação da primeira linha de placas.
Faz se o assentamento e após algumas horas se retira o papel,
procedendo se a limpeza e o rejunte das pastilhas.

Este painel da Unicamp de 130 m² foi executado em um mês, entre montagem das placas de pastilhas, assentamento, rejunte e limpeza.
A equipe de trabalho era composta por 6 pessoas.

O painel do Aeroporto Salgado Filho de cerca de 200 m² foi executado em 60 dias.
Com uma equipe de 2  trabalhadores confeccionando as placas e três encarregados da colocação das pastilhas e posterior rejunte e limpeza.

Prédio

Proposta para fachada de prédio.

Proposta Painel Aeroporto

Painel proposto para hall principal do Aeroporto Salgado Filho

Piscina 2

Proposta para área de lazer

Café das Artes

Painel feito com colaboração de Fábio del Re para evento de design de interiores

Piscina

Proposta para painéis em área de lazer.

projeto motel

Três propostas para fachada de motel

Prédio

Proposta para fachada de prédio.

Loja

Proposta para parede interna de loja

Proposta Painel Aeroporto

Painel proposto para hall principal do Aeroporto Salgado Filho

UNICAMP

Em 2012 fui convidado pela arquiteta Flávia Brito Garboginni, para fazer estudos para um painel na UNICAMP.
Na remodelação da Praça das Bandeiras próxima à Reitoria foi destinado uma parede de 28 x 5,5 metros para receber este mural de pastilhas.
O painel tem imagens da implantação do Campus , do seu fundador Professor Zeferino Vaz e da Ata de Lançamento da Pedra Fundamental da Universidade.
Foram usados cerca de 230 mil pastilhas de 2,5 x 2,5 cm em 10 cores.

Viaduto Ildo Meneghetti

Painel Iluminuras

Viaduto Ildo Meneghetti - Porto Alegre

     Em 1999, com o Painel Iluminuras, fui o vencedor do Concurso Arte Urbana, promovido pela Secretaria de Cultura de Porto Alegre. O Concurso teve patrocínio da Eliane - Revestimentos Cerâmicos, que forneceu o material. São dois muros de contenção. O maior com cerca de 300 m² e o menor com 100 m². Foram usadas 24 cores em 36 mil azulejos.

Foi o primeiro trabalho numa escala maior, onde coloquei em prática o conceito de reprodução de imagens digitalizadas com o uso de revestimentos cerâmicos quadrados.
Nos projetos seguintes desenvolvi um software que automatiza o processo que aqui foi feito "a mão".
Otimizando todo o processo e eliminando eventuais erros.

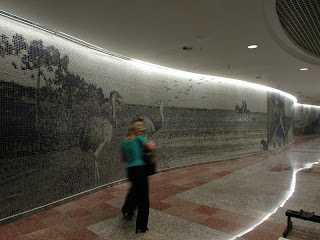

Aeroporto Salgado Filho

Para o Painel do Aeroporto Salgado Filho fui convidado a apresentar um projeto em um concurso fechado promovido pela Infraero em 2001. Uma das condições para este painel de 200 m² era a temática que deveria remeter às paisagens gaúchas. Convidei o fotógrafo Fábio Del Re que dispunha de arquivo fotográfico, para elaborar conjuntamente o projeto.

A parede mede 54 x 3,2 metros, foram usadas 250 mil pastilhas de porcelana de 2,5 x 2,5 cm em 14 cores. Para execução dos mapas de cor e posicionamento das pastilhas, desenvolvi um software com a colaboração de um engenheiro e programador.

O tempo de execução deste painel foi de 60 dias, com uma equipe de 7 profissionais.
